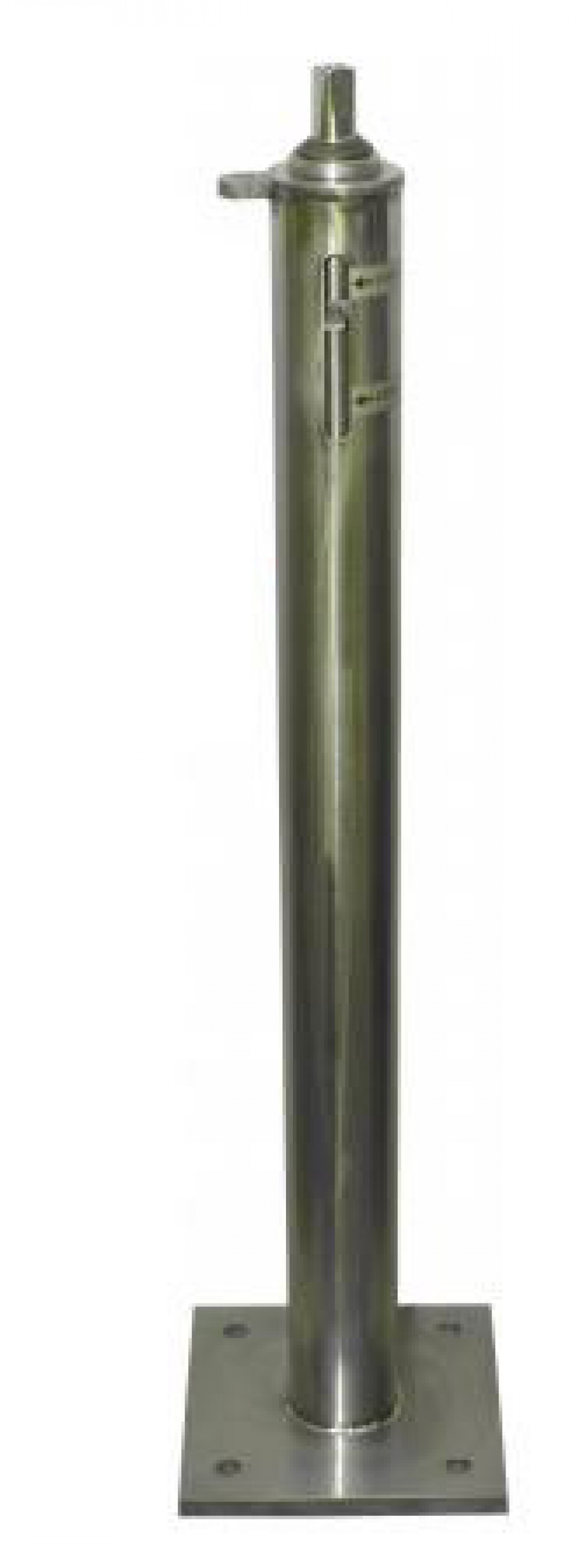

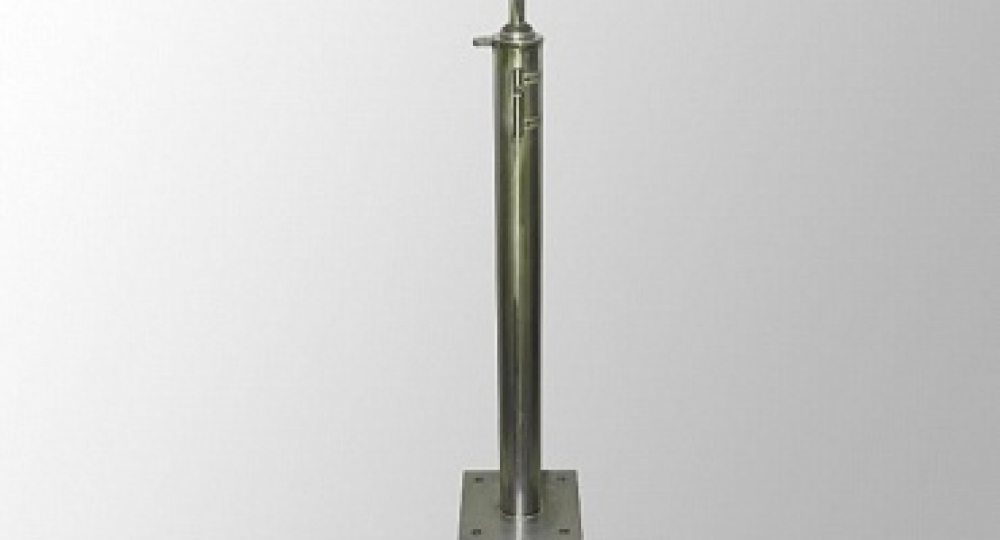

Конструктивные особенности
- Колонка управления имеет индикатор положения запорного элемента
- Проушина для защиты от нежелательного открытия/закрытия
- Корпус выполнен из нержавеющей стали, полностью монолитный
- Предназначен для наземной установки
- Подшипник облегчает открытие/закрытие шпинделя
- Все элементы выполнены из материалов устойчивых к коррозии.

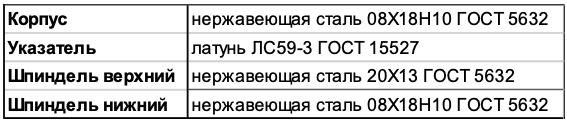

Материалы изделия
Применение
- Колонка управления предназначена для управления арматурой расположенной на нижних этажах модульных станций, в колодцах, камерах, непосредственно в земле через шток или с помощью карданов.

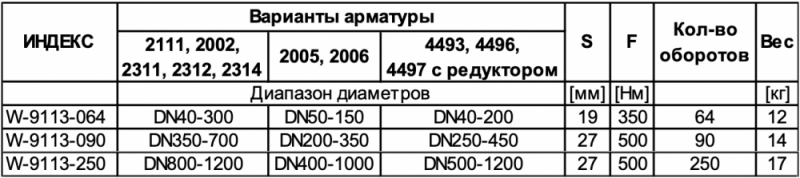

Стандартное исполнение
- С индукционными или электромеханическими датчиками.
- Возможны другие нестандартные варианты исполнения
Дополнительное оборудование:
- Шток фиксированный в каталоге №9010.
- Шток телескопический в каталоге №9011.
- Штурвал в каталоге №9301.
Установка

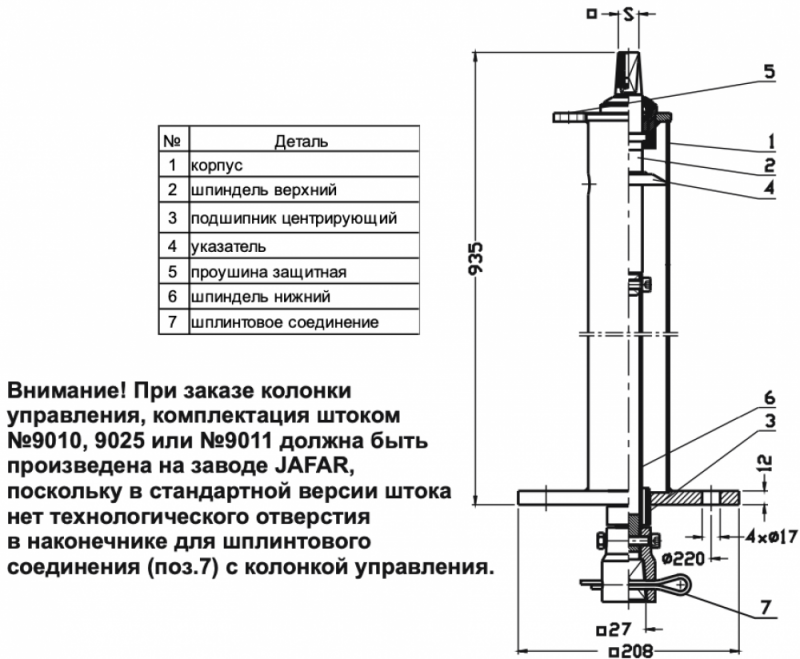

Внимание! При самостоятельной комплектации колонки управления штоком №9010, 9025 или №9011, необходимо просверлить технологическое отверстие в наконечнике штока для шплинтового соединения с колонкой управления.
Перед установкой проверить соответствие параметров поставленных изделий. Проверить соединение комплекта: запорный элемент, удлинительный шток, колонка управления.
Установить на сети запорный элемент и провести испытательные мероприятия. Запорный элемент и колонку управления поставить в одинаковое положение-полностью <<закрыто>>. Колонка управления монтируется в вертикальном положении на устойчивой основе, не допускающей проворачивания. Оси колонки управления, штока и вала задвижки должны быть строго вертикальны и на одной оси. Провести конечные испытательные мероприятия всего комплекта. Подробную монтажную инструкцию можно получить у официальных представителей поставщика.

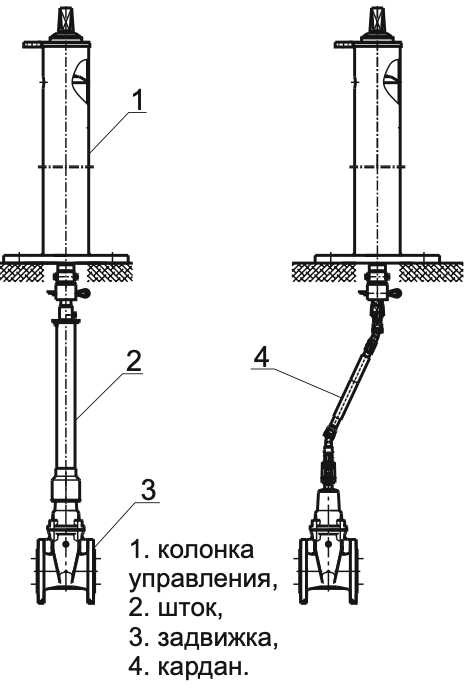

Схема монтажа
