Особенности
Существует нижнее технологическое ограничение по параметру БПК («бедные» стоки нежелательны для SBR-технологии).
Характеристики

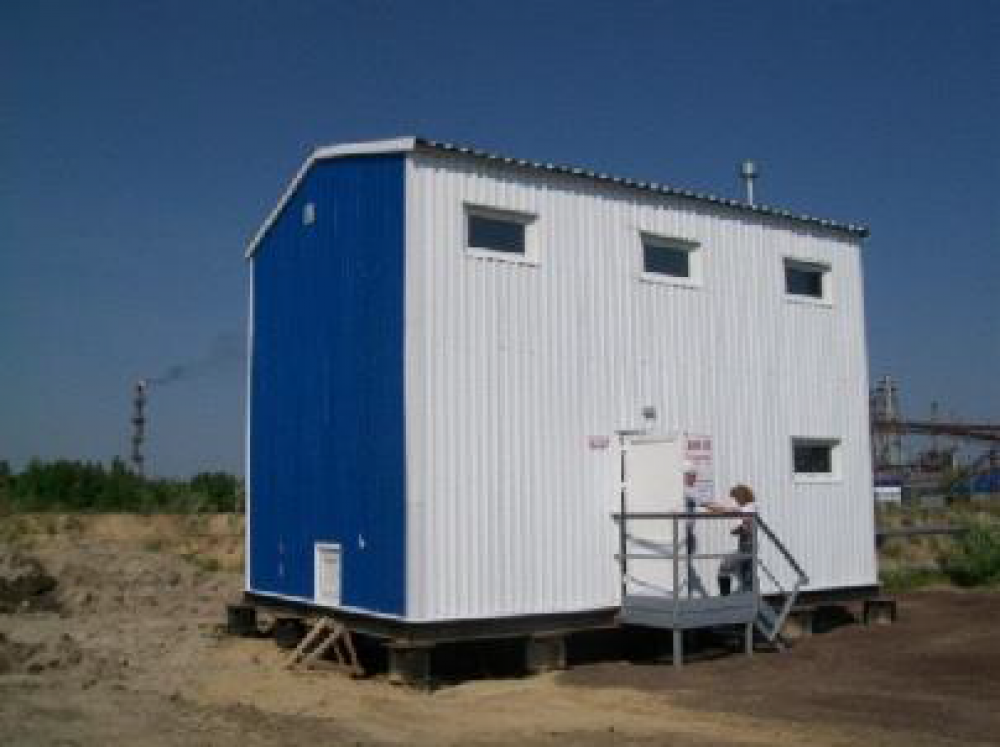

Блочно-каркасное быстросборное сооружение OS с комплектными инженерными системами отопления, вентиляции, освещения. Расчетная температура наружного воздуха до -60 ºС. Механическая предочистка. Мешковое обезвоживание осадка. УФ-обеззараживание. КИПиА. АСУ ТП на базе PLC. Санитарно-технический блок.
Опциональная комплектация
Блок вспомогательных помещений (операторская, лаборатория, секция складирования обезвоженного осадка). Блок подогрева холодных стоков. Встроенный усреднитель неочищенных стоков. Встроенная КНС напорного отведения очищенного стока. Блок биологической подкормки. Резервный электрокотел.
Дополнительное оборудование
КНС напорной подачи стоков на очистку (в т. ч. с увеличенным резервуаром-усреднителем), сливная станция для привозных стоков.

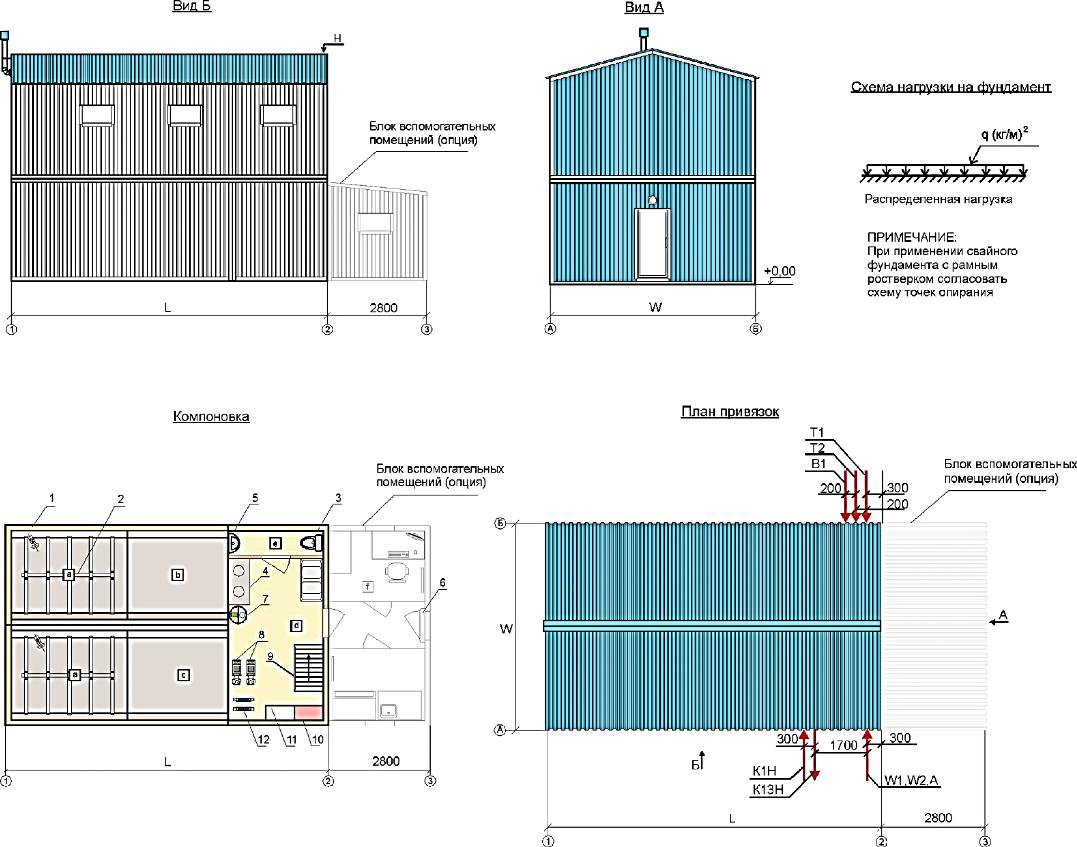

* Типовое возвышение патрубков +0,300. Привязки внешних коммуникаций могут быть изменены по запросу проектной организации.
Обозначения
a. Усреднитель;
b. SBR-реактор;
с. Емкость очищенных стоков;
d. Блок технологического оборудования;
e. Санузел;
f. Блок вспомогательных помещений;
1. Погружная мешалка;
2. Аэрационная система;
3. Раковина;
4. Установка обезвоживания;
5. Унитаз;
6. Тепловая завеса;
7. Установка дозирования флоккулянта;
8. Насосы отведения очищенных стоков;
9. Лестница;
10. Вводно-распределительный шкаф;
11. Шкаф управления;
12. Установка УФ-обеззараживания;
Внешние коммуникации
- К1Н - Трубопровод подачи сточных вод напорный (Ду 50…150);
- К13Н - Трубопровод отведения очищенных вод напорный (Ду 50…150);
- Т1 - Трубопровод подачи теплоносителя (опция)
- Т2 - Трубопровод отведения теплоносителя (опция)
- W1 - Основной силовой кабель
- W2 - Резервный силовой кабель
- А - Сигнальный кабель
- В1 - Трубопровод хозяйственно-питьевой воды (Ду 32…50)
