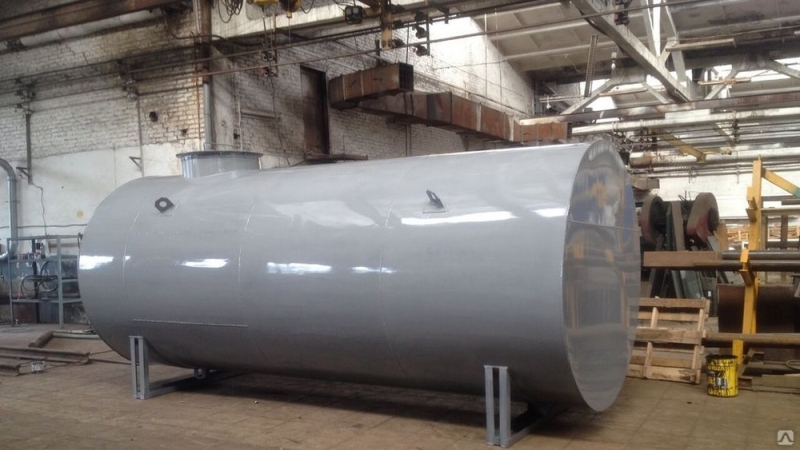

Назначение РГС-50 м3
Резервуар горизонтальный стальной РГС-50 м³ предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа. При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.
Технические характеристики резервуара горизонтального стального РГС-50 м³
| Наименование параметра | РГС-50 (темные нефтепродукты) | РГС-50 (светлые нефтепродукты) | |
|---|---|---|---|
| Рабочее давление, МПа | налив | налив | |
| Рабочее давление в подогревателе, МПа | 0,4 | - | |
| Рабочая температура, °С | От 0 до 90* | От 0 до 90* | |
| Допустимая минимальная стенки резервуара, °С |
Ст3пс4 |
Минус 40 | Минус 40 |
|
09Г2С-8 |
Минус 60 | Минус 60 | |

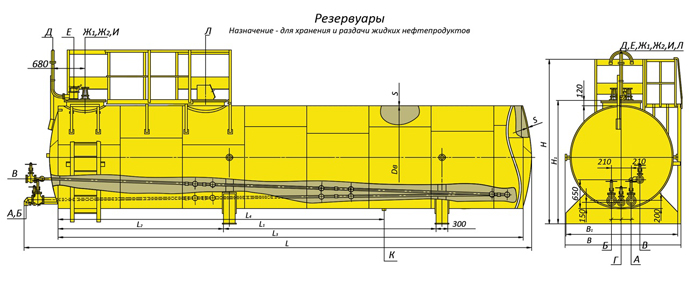

| Внутренний диаметр резервуара, Dв, мм | 2760 | 2760 | |
| Длина резервуара, L, мм | 10100 | 9500 | |
| Расстояние между опорами, L1, мм | 4500 | 4500 | |
| Расстояние до опоры, L2, мм | 2100 | 2100 | |
| Длина цилиндрической части резервуара, L3, мм | 9000 | 9000 | |
| Расстояние до пробки, К, L4, мм | 5300 | 4900 | |
| Толщина корпуса резервуара, S/S1, мм | 4/8 | 4/8 | |
| Ширина резервуара, В, мм | 3000 | 3000 | |
| Ширина опоры, В1, мм | 3000 | 3000 | |
| Высота резервуара, Н, мм | 5000 | 5000 | |
| Высота резервуара при транспортировке, Н1, мм | 3400 | 3400 | |
| Площадь поверхности теплообмена, м2 | 13 | - | |
| Масса резервуара, кг | 6460 | 5880 | |
| Установленный срок службы, лет | 10 | 10 | |
| Сейсмичность по 12 балльной шкале, балл | Не более 6 | Не более 6 | |
| Группа резервуаров по ОСТ 26 291-94 | 5а | 5а | |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
Опросный лист на Горизонтальный резервуар стальной (РГС)
Для предоставления коммерческого предложения на изготовление горизонтального резервуара стального (РГС), пожалуйста, заполните опросный лист.
Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
