Назначение РГС-3 м3

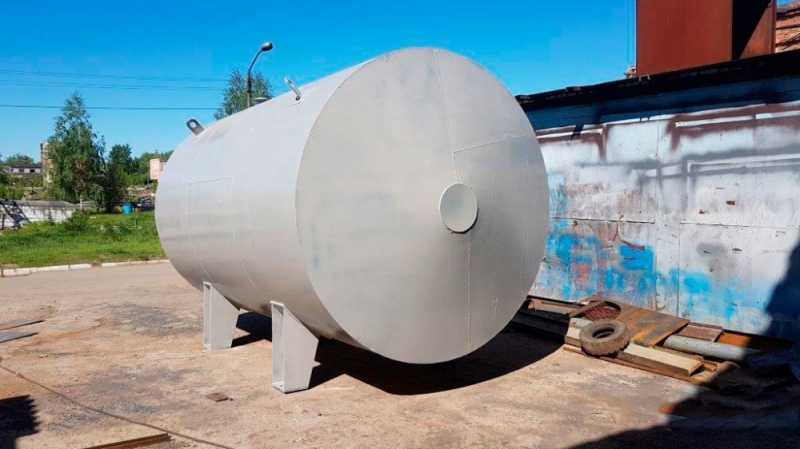

Резервуар горизонтальный стальной РГС-3 м³ предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа. При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.
Технические характеристики резервуара горизонтального стального РГСН-3 м3 наземного расположения
| Наименование параметра | РГС-3 (наземного расположения) | |
|---|---|---|
| Рабочее давление, МПа | налив | |
| Рабочее давление в теплообменном устройстве, МПа | 0,4 | |
| Рабочая температура, °С* | От 0 до 90* | |
| Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 |
| 092С-8 | Минус 60 | |
| Внутренний диаметр резервуара, Dв, мм | 1400 | |
| Длина резервуара, L, мм | 2550 | |
| Расстояние между опорами, L1, мм | 1960 | |
| Длина цилиндрической части резервуара, L2, мм | 1980 | |
| Расстояние до штуцера дренажа, L3, мм | 700 | |
| Толщина корпуса резервуара, S/S1, мм | 4/6 | |
| Ширина резервуара, В, мм | 1700 | |
| Высота резервуара, Н, мм | 2885 | |
| Высота резервуара при транспортировке, Н1, мм | 1955 | |
| Площадь поверхности теплообмена, м2 | 2,0 | |
| Масса резервуара, кг | 1400 | |
| Установленный срок службы, лет | 10 | |
| Сейсмичность по 12-ти балльной шкале, балл, не более | 6 | |
| Группа резервуаров по ОСТ 26 291-94 | 5а | |
| Среда в резервуарах | Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная) | |
| Среда в теплообменном устройстве | Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная) | |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
Резервуар горизонтальный стальной РГСП подземного расположения
Технические характеристики резервуара горизонтального стального РГСП-3 м³ подземного расположения
| Наименование параметра | РГС-3 (подземного расположения) | |
| Рабочее давление, МПа | налив | |
| Допустимое избыточное давление, МПа | 0,04 | |
| Рабочее давление в теплообменном устройстве, МПа | 0,8 | |
| Рабочая температура, °С | От 0 до 90* | |
| Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 |
| 09Г2С-8 | Минус 60 | |
| Внутренний диаметр резервуара, Dв, мм | 1400 | |
| Длина резервуара, L, мм | 2895 | |
| Длина резервуара, L1, мм | 2210 | |
| Длина цилиндрической части резервуара, L2, мм | 2040 | |
| Толщина корпуса резервуара, S/S1, мм | 4/6 | |
| Ширина резервуара, В, мм | 1560 | |
| Высота резервуара, Н, мм | 4725 | |
| Высота резервуара при транспортировке, Н1, мм | 1715 | |
| Уровень засыпки, Н2, мм | 1200 | |
| Площадь поверхности теплообмена, м2 | 2,0 | |
| Масса резервуара, кг | 1090 | |
| Установленный срок службы, лет | 10 | |
| Сейсмичность по 12ти балльной шкале, балл, не более | 6 | |
| Группа резервуаров по ОСТ 26 291-94 | 5 | |
| Среда в резервуарах | Нефтепродукты (токсичная класс опасности 3 по ГОСТ 12.1.007-76, взрывоопасная; категория 11А по ГОСТ Р 51330.11-99; группа взрывоопасности Т3 по ГОСТ Р 51330.5-99 пожароопасная) | |
| Среда в теплообменном устройстве | Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная) | |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
Опросный лист на Горизонтальный резервуар стальной (РГС)
Для предоставления коммерческого предложения на изготовление горизонтального резервуара стального (РГС), пожалуйста, заполните опросный лист.
