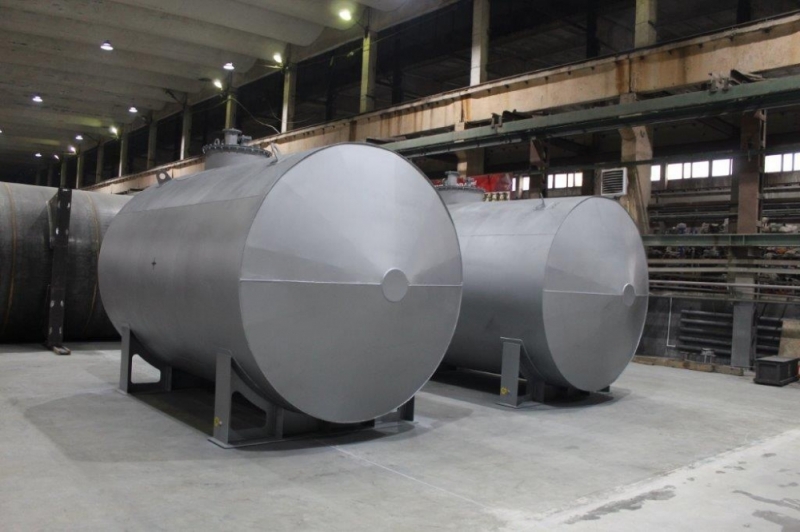

Горизонтальный резервуар стальной РГС-10 м3

Горизонтальный резервуар стальной РГС-10 м3

Подобрать оборудование

Оформите заявку, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы. Наши менеджеры подберут необходимое оборудование и решения под ваши требования и сделают расчет стоимости.

Отправить заявку

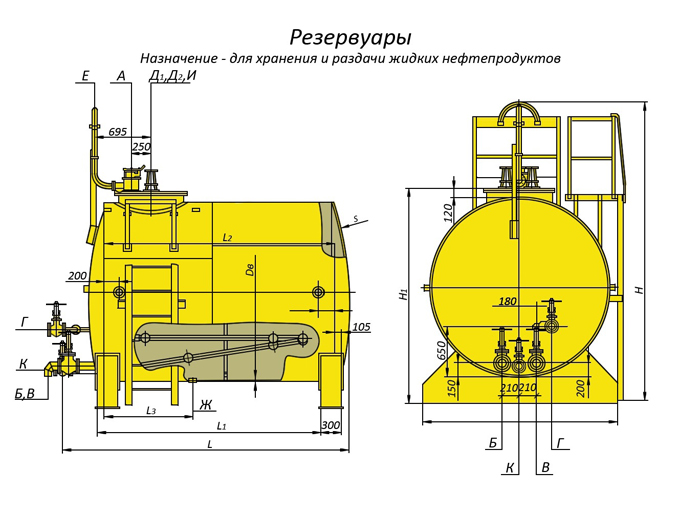

ргс 3м

Назначение РГС-10 м3

Резервуар горизонтальный стальной РГС-10 м3 - предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа. При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.

Технические характеристики резервуара горизонтального стального РГС-10 м³ наземного расположения

Наименование параметраРГС-10 (наземного расположения)
Рабочее давление, МПа налив
Рабочее давление в теплообменном устройстве, МПа 0,4
Рабочая температура, °С* От 0 до 90*
Допустимая минимальная стенки резервуара, °С Ст3пс4 Минус 40
092С-8 Минус 60
Внутренний диаметр резервуара, Dв, мм 2200
Длина резервуара, L, мм 3335
Расстояние между опорами, L1, мм 2750
Длина цилиндрической части резервуара, L2, мм 2840
Расстояние до штуцера дренажа, L3, мм 1100
Толщина корпуса резервуара, S/S1, мм 4/8
Ширина резервуара, В, мм 2400
Высота резервуара, Н, мм 3685
Высота резервуара при транспортировке, Н1, мм 2650
Площадь поверхности теплообмена, м2 3,2
Масса резервуара, кг 2520
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94
Среда в резервуарах Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

* - Параметры рабочей температуры уточняются по опросному листу заказчика

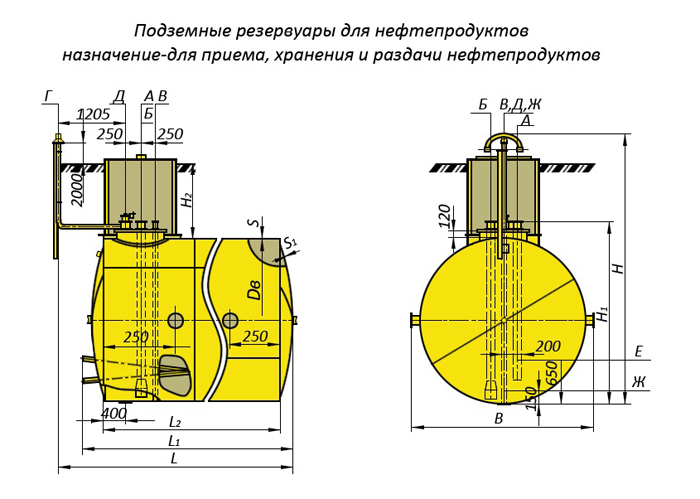

Резервуар горизонтальный стальной РГСП подземного расположения

ргсп

Технические характеристики резервуара горизонтального стального РГСП-10 м³ подземного расположения

Наименование параметраРГС-10 (подземного расположения)
Рабочее давление, МПа налив
Допустимое избыточное давление, МПа 0,04
Рабочее давление в теплообменном устройстве, МПа 0,8
Рабочая температура, °С От 0 до 90*
Допустимая минимальная стенки резервуара, °С Ст3пс4 Минус 40
09Г2С-8 Минус 60
Внутренний диаметр резервуара, Dв, мм 2200
Длина резервуара, L, мм 4065
Длина резервуара, L1, мм 3430
Длина цилиндрической части резервуара, L2, мм 3210
Толщина корпуса резервуара, S/S1, мм 8/8
Ширина резервуара, В, мм 2360
Высота резервуара, Н, мм 5630
Высота резервуара при транспортировке, Н1, мм 2580
Уровень засыпки, Н2, мм 1272
Площадь поверхности теплообмена, м2 3,2
Масса резервуара, кг 2860
Установленный срок службы, лет 10
Сейсмичность по 12ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94 5
Среда в резервуарах Нефтепродукты (токсичная класс опасности 3 по ГОСТ 12.1.007-76, взрывоопасная; категория 11А по ГОСТ Р 51330.11-99; группа взрывоопасности Т3 по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

* - Параметры рабочей температуры уточняются по опросному листу заказчика

Опросный лист на Горизонтальный резервуар стальной (РГС)

Для предоставления коммерческого предложения на изготовление горизонтального резервуара стального (РГС), пожалуйста, заполните опросный лист.

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
