Назначение РГС-100 м3

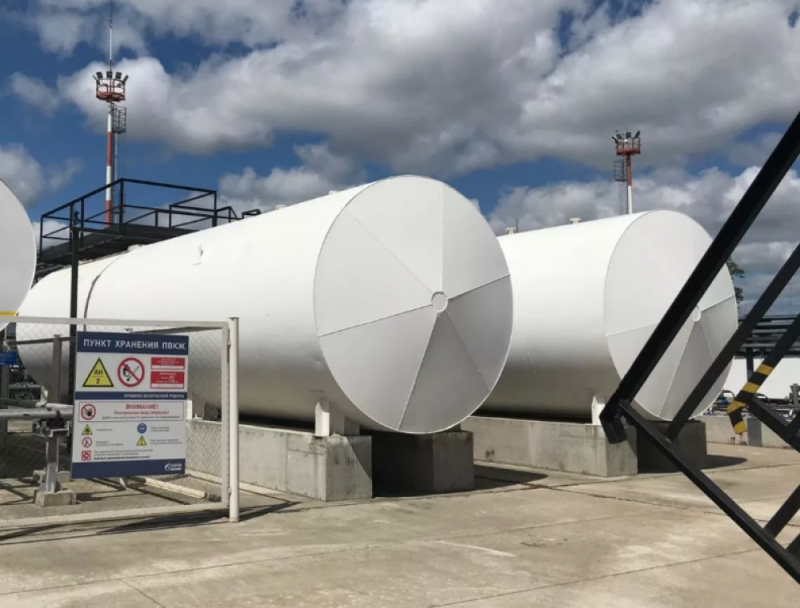

Резервуар горизонтальный стальной РГС-100 м3 предназначен для наземного и подземного хранения темных и светлых нефтепродуктов с плотностью до 1 тс/м³ (10 кн/м³) при внутреннем избыточном давлении в газовом пространстве 0,04 мПа и 0,07 мПа. При внутреннем избыточном давлении в газовом пространстве 0,04 мПа применяются горизонтальные резервуары стальные РГС с плоской формой днищ, при давлении 0,07 мПа применяются горизонтальные резервуары РГС с конической формой днищ.
Технические характеристики резервуара горизонтального стального РГС-100 м3
| Наименование параметра | РГС-100 (темные нефтепродукты) | РГС-100 (светлые нефтепродукты) | |
| Рабочее давление, МПа | налив | налив | |
| Рабочее давление в подогревателе, МПа | 0,4 | - | |
| Рабочая температура, °С | От 0 до 90* | От 0 до 90* | |
| Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 | Минус 40 |
| 09Г2С-8 | Минус 60 | Минус 60 | |
| Внутренний диаметр резервуара, Dв, мм | 3000 | 3000 | |
| Длина резервуара, L, мм | 14400 | 14030 | |
| Расстояние между опорами, L1, мм | 5100 | 5100 | |
| Расстояние до опоры, L2, мм | 3550 | 3550 | |
| Длина цилиндрической части резервуара, L3, мм | 13500 | 13500 | |
| Расстояние до пробки, К, L4, мм | - | 6650 | |
| Толщина корпуса резервуара, S/S1, мм | 6/12 | 6/12 | |
| Ширина резервуара, В, мм | 3440 | 3000 | |
| Ширина опоры, В1, мм | 3440 | 3000 | |
| Высота резервуара, Н, мм | 4485 | 4320 | |
| Высота резервуара при транспортировке, Н1, мм | 3650 | 3650 | |
| Площадь поверхности теплообмена, м2 | 14 | - | |
| Масса резервуара, кг | 7920 | 7640 | |
| Установленный срок службы, лет | 10 | 10 | |
| Сейсмичность по 12 балльной шкале, балл | Не более 6 | Не более 6 | |
| Группа резервуаров по ОСТ 26 291-94 | 5а | 5а | |
* - Параметры рабочей температуры уточняются по опросному листу заказчика
Опросный лист на Горизонтальный резервуар стальной (РГС)
Для предоставления коммерческого предложения на изготовление горизонтального резервуара стального (РГС), пожалуйста, заполните опросный лист.
